لماذا تتوقف سلامة مصفوفتك الشمسية على اختيار مصهر التيار المستمر الكهروضوئي المناسب

2025-11-18 0 اترك لي رسالة

بغض النظر عن محطة الطاقة الشمسية التي تدخل إليها، أو خزانة العاكس التجارية التي تفتحها، أو النظام الكهروضوئي الموجود على السطح السكني الذي تقوم بفحصه، ستجد عنصرًا غالبًا ما يتم تجاهله ولكنه بالغ الأهمية:فتيل التيار المستمر الكهروضوئي. غير مناسبفتيل التيار المستمر الكهروضوئيلا يمكن أن يعرض السلامة للخطر فحسب، بل يسبب أيضًا خسائر مالية كبيرة. ما الذي يجعل هذا الجهاز الصغير لا غنى عنه؟ لماذا يختار الخبراء باستمرار؟تشنغهاوالصمامات؟ دعونا نكشف أسرارها معًا.

التحديات الفريدة

على عكس التيار المتردد (AC) الذي تستخدمه في منزلك، تولد الألواح الشمسية تيارًا مباشرًا (DC). يتمتع هذا DC بخصائص فريدة وربما خطيرة:

1. الجهد المستمر والتيار العالي: خاصة تحت أشعة الشمس القوية، تعمل دوائر التيار المستمر عند أقصى جهد لها. على عكس التيار المتردد، لا تختفي الدائرة القصيرة عند نقطة العبور الصفرية التالية؛ يمكن أن يستمر القوس الناتج لفترة أطول ويولد درجات حرارة كافية لإذابة المعدن والتسبب في نشوب حريق.

2. مقاومة منخفضة المصدر: تتمتع الألواح الشمسية بمقاومة داخلية منخفضة جدًا. عند حدوث ماس كهربائى، يتم توليد تيار تصاعدى ضخم على الفور تقريبًا. بدون حماية سريعة الاستجابة، يمكن أن تحترق الكابلات والموصلات على الفور.

3. المصفوفات المعقدة: تولد الألواح الشمسية المتصلة بالسلسلة جهودًا عالية (عادةً 600 فولت، أو 1000 فولت، أو 1500 فولت تيار مستمر). تتطلب حماية كل لوحة أو مصفوفة صمامات منسقة وموثوقة وعالية الجهد في صندوق الموحد.

وهذا هو بالضبط السبب وراء عدم قدرة صمامات التيار المتردد القياسية على حماية الدوائر الشمسية التي تعمل بالتيار المستمر بشكل آمن؛ أنها تفتقر إلى التصميم الخاص المطلوب لإطفاء أقواس التيار المستمر ذات الجهد العالي بشكل فعال. فقطالصمامات الكهروضوئية DCالمصممة خصيصًا لتوليد الطاقة الكهروضوئية تمتلك التصميم الهندسي والاختبارات الصارمة المطلوبة لإنجاز هذه المهمة.

الغرض من الصمامات DC الكهروضوئية

الغرض الأساسي منالصمامات DC الضوئيةالأمر بسيط: عزل الأخطاء قبل وقوع الكارثة. وعلى وجه التحديد، فهي تحمي من خطرين رئيسيين:

1. دائرة كهربائية قصيرة: دوائر كهربائية قصيرة ناجمة عن تلف الخط، أو فشل الاتصال، أو تسرب الرطوبة، أو تلف القوارض، أو فشل المكونات، أو التثبيت غير الصحيح، مما يؤدي إلى إنشاء مسار منخفض المقاومة، مما يؤدي إلى زيادة تيار كبيرة وغير قابلة للتحكم. تكتشف صمامات التيار المستمر الكهروضوئية على الفور هذا الحمل الزائد وتذيب مكوناتها الداخلية، مما يؤدي إلى فصل الدائرة بأمان ومنع حدوث ضرر في المنبع (الألواح والعاكسات) وفي المصب (الخطوط المنصهرة والحرائق).

2. التيار العكسي: عندما تفشل سلسلة في نظام متوازي كبير، يمكن أن يحدث تيار عكسي. تعمل اللوحة المعيبة كممتص للتيار، مما يتسبب في قيام الدوائر العادية بدفع التيار للخلف عبر اللوحة المعيبة. يمكن أن يتسبب هذا التيار العكسي في ارتفاع درجة الحرارة وتلف دائم للوحة المتضررة. يعمل التثبيت الاستراتيجي لصمامات التيار المستمر الكهروضوئية كصمام أحادي الاتجاه، مما يمنع هذا التيار العكسي ويمنع الضرر.

تعتبر فتيل التيار المستمر الكهروضوئي من أجهزة الحماية المهمة في الأنظمة الشمسية:

نقاط الوضع الحرجة لصمامات التيار المستمر الكهروضوئية	يحمي ضد	العواقب دون حماية
مدخلات صندوق الموحد	التيار الزائد في سلاسل اللوحة الفردية التي تغذي الموحد.	يؤدي العطل في أحد الخيوط إلى سحب تيار مدمر من جميع الأوتار المتوازية، مما قد يؤدي إلى احتراق الكابلات والمحطات الطرفية والصندوق بأكمله.
إخراج سلاسل السلسلة	عكس التيار يتدفق مرة أخرى إلى سلسلة معيبة (كما هو موضح أعلاه).	ارتفاع درجة الحرارة والضرر الدائم للألواح الموجودة في السلسلة المعيبة. فقدان كبير للطاقة.
بين مجمعات السلسلة والمحولات المركزية	دوائر قصيرة رئيسية تحدث على طول كابلات التغذية الأكبر أو قبل إدخال التيار المستمر للعاكس.	خطر نشوب حريق كارثي على طول خطوط التيار المستمر الرئيسية غير المحمية؛ الساحقة حماية العاصمة العاكس.
داخل محولات / محسنات DC-DC	أعطال داخلية داخل وحدة تحويل الطاقة.	ينتشر الضرر إلى ما هو أبعد من المحول، مما قد يؤثر على المكونات أو الدوائر الأخرى. خطر الحريق.
سلاسل البطارية في الأنظمة المقترنة بالتيار المستمر	دوائر قصيرة داخل بنوك البطاريات ذات السعة العالية والطاقة العالية.	يؤدي التفريغ غير المنضبط إلى احتمال حدوث انفلات حراري أو حريق أو انفجار.

1. يستخدم نظام التيار المتردد الخاص بي صمامات قياسية، فلماذا لا يمكنني استخدام هذه الصمامات لحماية الألواح الشمسية الخاصة بي مباشرة؟

بالتأكيد لا. يتم اختبار صمامات التيار المتردد القياسية فقط لدوائر التيار المتردد. تعتبر فيزياء إطفاء أقواس التيار المستمر (خاصة في ظل الفولتية العالية الشائعة في الأنظمة الشمسية) أكثر تعقيدًا. تنطفئ أقواس التيار المتردد بنفسها عند نقطة عبور الجهد صفر، من 100 إلى 120 مرة في الثانية. لكن أقواس التيار المستمر لا تحتوي على نقطة الإطفاء هذه؛ فهي تستمر في الاحتراق بعنف، مما يؤدي إلى ارتفاع درجة الحرارة والانفجارات وحتى الحرائق. تم اعتماد صمامات التيار المستمر الكهروضوئية ومصممة خصيصًا بغرف ومواد فريدة لإطفاء القوس الكهربائي لمقاطعة أقواس التيار المستمر عالية الجهد بأمان خلال أجزاء من الثانية.

2. كيف أعرف ما هو تصنيف التيار الذي يجب أن أختاره لمصهر التيار المستمر الكهروضوئي الخاص بي؟

يجب تحديد مواصفات المصهر بناءً على تيار الدائرة المحدد الذي يحميه. يتطلب ذلك حسابات: تحديد تيار الدائرة القصيرة للسلسلة/اللوحة (Isc): ضمن شروط الاختبار القياسية (STC)، ابحث عن الحد الأقصى لتصنيف Isc للوحة أو السلسلة.

تطبيق هامش الأمان: توصي أفضل الممارسات بتعيين تصنيفات المصهر على 125% إلى 150% من Isc (توزيع التيار المتقطع). (على سبيل المثال، إذا كان Isc للسلسلة هو 10A، فيجب أن يكون المصهر 12A أو 15A). يوفر هذا هامشًا للتغيرات في تيار التشغيل العادي مع ضمان قدرته على تحمل تيارات الأعطال التي تتجاوز بكثير تيار التشغيل العادي. ارجع دائمًا إلى دليل التثبيت، والرموز الكهربائية الوطنية (NEC، IEC)، ومواصفات المعدات النهائية (صناديق التجميع، والعاكسات) - والتي تحدد عادةً تصنيفات الصمامات المطلوبة. يمكن أن تؤدي الصمامات ذات التصنيف المنخفض إلى ضربات كاذبة، في حين أن الصمامات ذات التصنيف الزائد خطيرة وتنتهك المواصفات.

3. انفجر المصهر الخاص بي. ما هي الأسباب الشائعة؟

يشير المصهر المنفوخ إلى أنه أكمل وظيفته الحرجة. تشمل الأسباب الشائعة ما يلي: أخطاء الدائرة القصيرة: عزل الكابل التالف، والموصلات السائبة التي تسبب الانحناء، وفشل العزل الطرفي، والأضرار المادية التي لحقت بالأسلاك أو المعدات، وفشل المكونات الداخلية.

الحمل الزائد الشديد: يتجاوز التيار بشكل ثابت وكبير تيار المصهر (وهذا أقل شيوعًا من دائرة كهربائية قصيرة، ولكن يمكن أن يحدث إذا كان حجم الأسلاك أو المكون صغيرًا جدًا؛ ومع ذلك، يجب أن يتعطل جهاز حماية الدائرة أولاً).

النفخ غير الصحيح: في حين أن النفخ غير الصحيح للمصهرات عالية الجودة أمر نادر الحدوث، فإنه يمكن أن يحدث إذا كانت مواصفات المصهر معطلة قليلاً، أو يتدهور الأداء بسبب تقادم/البيئات القاسية، أو أن التوصيلات الرديئة تتسبب في ارتفاع درجة حرارة أطراف حامل المصهر، أو وجود عيوب في التصنيع.

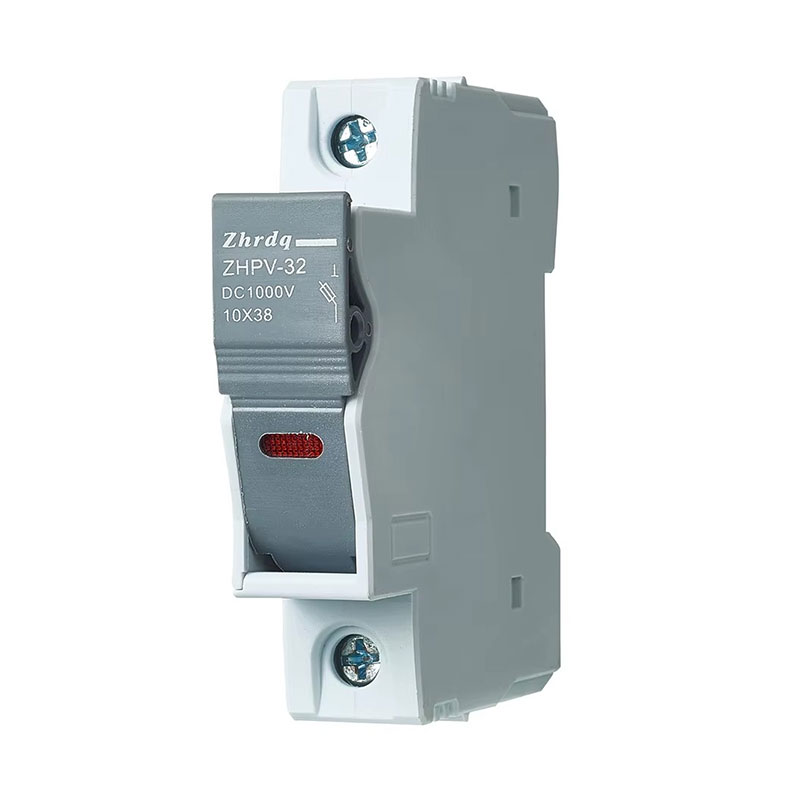

Photovoltaic DC Fuse

قد تعمل مجموعة الطاقة الشمسية الخاصة بك لفترة وجيزة بدون الحجم المناسب والاعتمادالصمامات DC الضوئيةلكن "التشغيل" يعني أكثر من مجرد توليد الكهرباء؛ وهذا يعني تشغيلًا موثوقًا وآمنًا لعقود قادمة. كل صندوق مجمع وكل سلسلة من الكابلات يمكن أن تكون نقطة فشل، ومن المحتمل أن تتعطل في ظل ظروف معينة. إن استخدام الصمامات دون المستوى المطلوب أو تجاوز الحماية لا يعد طريقًا مختصرًا ولكنه يمثل خطرًا غير مقبول على الفنيين والممتلكات واستثماراتك.

الصمامات تشنغهاوتمثل السلامة الهندسية. تم تصنيعها وفقًا لمعايير صارمة وتم إثبات كفاءتها في البيئات العالمية القاسية، فهي توفر الاستجابة السريعة والحماية ذات القدرة العالية على الكسر التي تتطلبها الأنظمة الكهروضوئية الحديثة.
