قطع التبديل

2 、 الفئة 1: قاعدة المصهر (مكون دعم المصهر)

النموذج التمثيلي: سلسلة NH00 (160 أمبير، 500 فولت/690 فولت)

تحديد الموقع: جهاز دعم/استبدال الصمامات النقي، لا يدمج آلية التبديل، ويجب استخدامه جنبًا إلى جنب مع مفتاح السكين أو مفتاح المستوى الأعلى.

الميزات: هيكل تركيب الصمامات من نوع السكين، تركيب مجاني لأداة السكك الحديدية DIN مقاس 35 مم، نافذة مراقبة زرقاء شفافة للعرض في الوقت الحقيقي لحالة الصمامات، غلاف بلاستيكي هندسي مقاوم للهب.

التطبيق: التركيب والاستبدال السريع للصمامات في خزانات التوزيع ذات الجهد المنخفض وصناديق التحكم الكهربائية، والتي تعمل كنقاط حماية للحمل الزائد/الدائرة القصيرة للدوائر.

3 、 الفئة 2: مفتاح عزل نوع الصمامات (عزل مجموعة الصمامات التبديل)

دمج "تشغيل/إيقاف التشغيل + العزل + حماية الصمامات" في دوائر واحدة، وتوصيل، وحمل، وفصلها في ظل ظروف عدم التحميل أو التحميل، وتوفير حماية من الحمل الزائد/ماس كهربائى من خلال الصمامات؛ عند فتح المفتاح، يتم تشكيل نقطة توقف مرئية واضحة لضمان سلامة الصيانة. تنقسم إلى فئتين على أساس الهيكل والسلسلة:

3.1 سلسلة HR6 (نوع الشفرة/النوع المفتوح)

النموذج التمثيلي: HR6-160/30 (160 أمبير، 660 فولت، 50 هرتز)

تحديد المواقع: مجموعة فتيل مفتاح عزل نوع سكين الفتح الكلاسيكي، مع هيكل بديهي وسهولة الصيانة.

الميزات: هيكل تشغيل/إيقاف تشغيل السكين، اتصالات نحاسية مطلية بالفضة، تشغيل المقبض العلوي، ستة أسلاك طرفية (واحد داخل وواحد خارج لكل مرحلة)، تركيب لوحة لولبية.

التطبيق: المفتاح الرئيسي أو مفتاح التوزيع الصناعي/التجاري، حماية وعزل فرع المحرك.

3.2 سلسلة HR17 (وحدات مغلقة، السلسلة الرئيسية)

النماذج التمثيلية: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

تحديد الموقع: مفتاح عزل نوع المصهر المعياري المغلق، المتدرج وفقًا للتيار المقنن، والذي يغطي متطلبات التيار المتوسطة إلى العالية من 100 أمبير إلى 630 أمبير، هو السلسلة الرئيسية لخط الإنتاج.

الميزات الشائعة: تشغيل المقبض/المقبض العلوي العريض، نافذة مراقبة زرقاء (شبه) شفافة دون الحاجة إلى فتح الغطاء لفحص قلب الذوبان، عزل نقطة التوقف المرئية، غلاف بلاستيكي هندسي مقاوم للهب، دعم لسكة DIN مقاس 35 مم أو تركيب اللوحة اللولبية/قضيب التوصيل، التوافق مع النطاق العريض 50/60 هرتز (بعض الموديلات).

مقسمة على التيار:

HR17-100 (100A): فرع تيار صغير ومتوسط، إصداران من مقبض الوجه أو الدرج، مناسب لحماية فرع صناديق التوزيع/خزائن التحكم؛

HR17-160 (160A): مناسب للدوائر الرئيسية/فرع التيار الصغيرة والمتوسطة، ويدعم تركيب السكك الحديدية، ومناسب لحماية المحرك والطاقة الميكانيكية؛

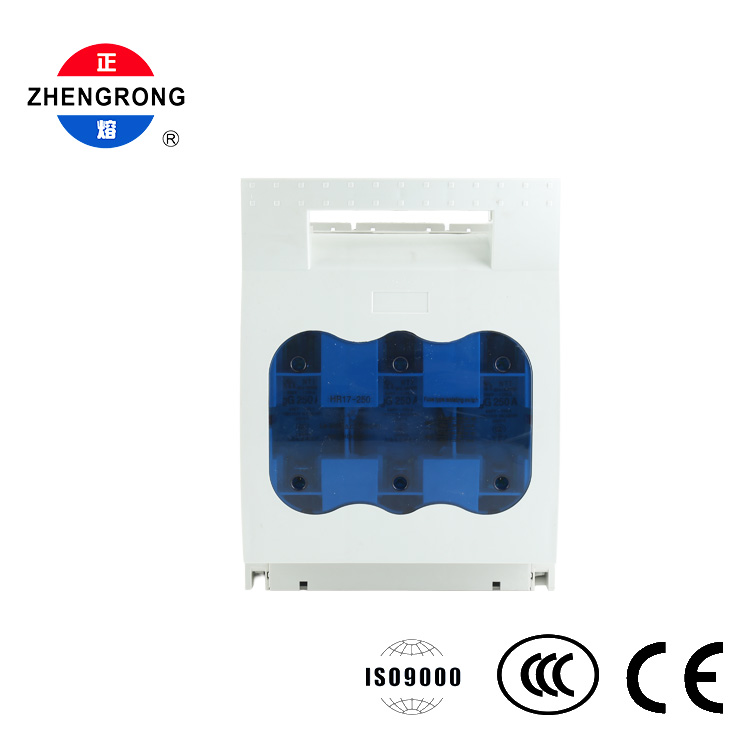

HR17-250 (250A): دائرة تيار متوسطة، نافذة ثلاثية القوس، مناسبة لتوزيع الطاقة في ورش المصانع والمباني التجارية؛

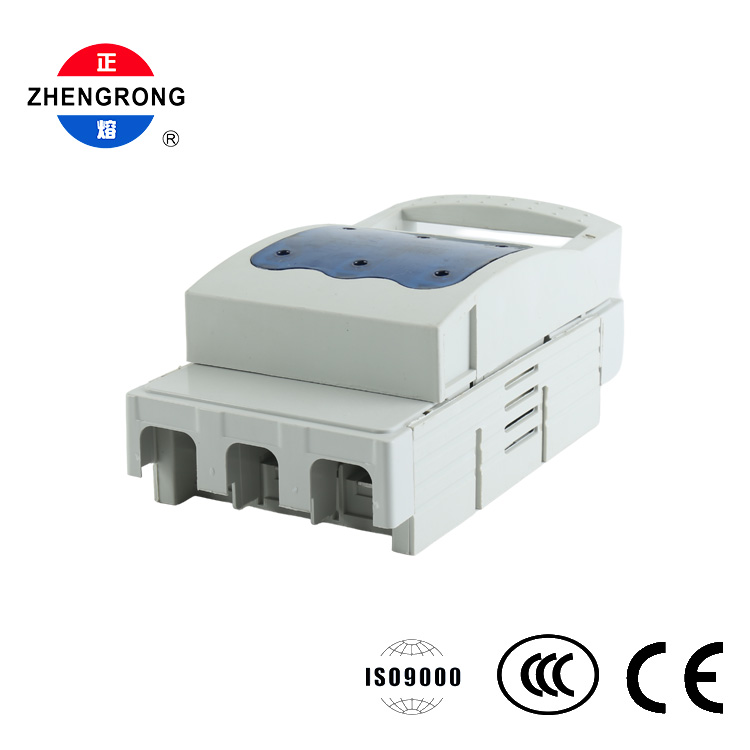

HR17-400 (400A): الدائرة الرئيسية ذات التيار العالي، ثلاثة نوافذ قوسية، مناسبة للمفتاح الرئيسي لخزانة توزيع الطاقة؛

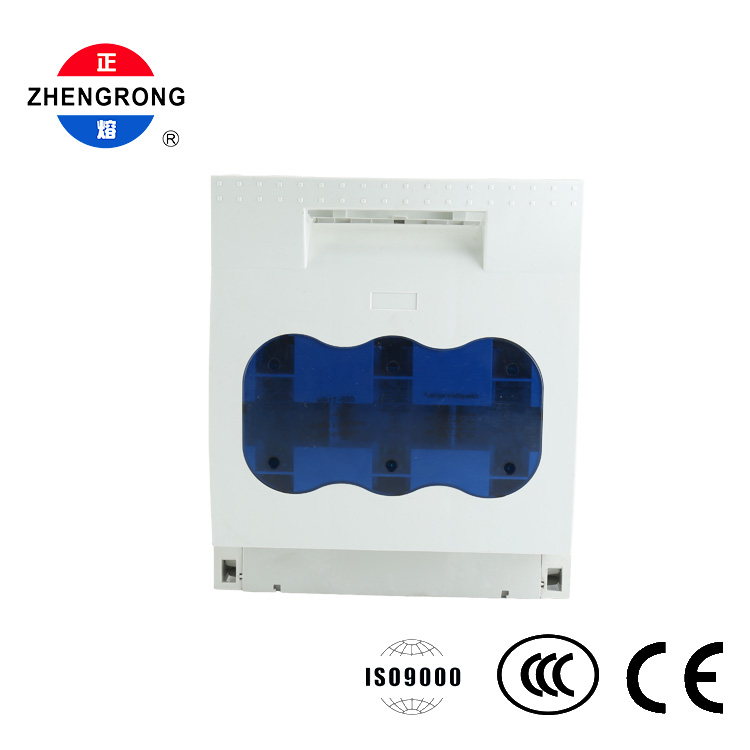

HR17-630 (630A): دائرة رئيسية ذات تيار عالي جدًا، غلاف مقاوم للهب PA66، مكونات داخلية لقضيب نحاسي، مناسبة للتطبيقات الثقيلة مثل المفاتيح الكهربائية ذات الجهد المنخفض وخزانات تعويض المكثفات.

التطبيق: خزانات توزيع الطاقة في المصنع، والمفاتيح الكهربائية ذات الجهد المنخفض، ومراكز التحكم في المحركات (MCC)، وحماية الدوائر الرئيسية والفرعية للمباني التجارية / المستشفيات / مراكز البيانات، وانقطاع التيار الكهربائي وحماية الدائرة القصيرة للمعدات الكبيرة.
