ما الذي يجب عليك التحقق منه قبل اختيار قاطع الدائرة المصغرة ذو القطبين DC DZ47 C32 500V؟

1. فهم الجهاز ودوره

يتم استخدام قاطع الدائرة المصغرة DC لتبديل وعزل دائرة التيار المباشر، وحيثما يتم تصنيف المنتج بشكل صحيح للتطبيق، يوفر الحماية ضد الأحمال الزائدة والدوائر القصيرة. على عكس التيار المتردد، لا يمر التيار المباشر بشكل طبيعي عبر الصفر على فترات منتظمة. وبالتالي فإن مقاطعة خطأ التيار المستمر تتطلب جهازًا مصممًا ومصنفًا لجهد التيار المستمر والظروف الحالية.

ال قاطع دائرة مصغر ثنائي القطب DZ47 C32 500Vمدرج في تطبيقات توزيع الطاقة الكهروضوئية وتخزين الطاقة. تصف صفحة المنتج جهازًا صغير الحجم يجمع بين تبديل الدوائر والعزل والحماية الحرارية المغناطيسية. يمكن أن تساعد هذه الوظائف في تبسيط ترتيب معدات الحماية داخل حاوية توزيع التيار المستمر المناسبة.

تخدم الحماية والعزلة أغراضًا مختلفة

تستجيب الحماية من الحمل الزائد والدائرة القصيرة للظروف الحالية غير الطبيعية ضمن حدود التشغيل المقدرة للجهاز. وعلى النقيض من ذلك، يوفر العزل وسيلة لفصل الدائرة للفحص أو الصيانة. لا ينبغي التعامل مع القاطع كدليل على أن التثبيت آمن للعمل عليه: يجب إيقاف تشغيل النظام والتحقق منه وفقًا لإجراءات السلامة الكهربائية المعمول بها.

2. تحقق من التقييمات الكهربائية الأساسية

يجب مراجعة التقييمات الكهربائية معًا وليس بشكل فردي. قد يظل الجهاز ذو التيار الاسمي المناسب غير مناسب إذا كان تصنيف جهد التيار المستمر أو القدرة على انقطاع الخطأ أو ظروف التثبيت لا تتطابق مع الدائرة.

المواصفات الفنية في لمحة

3. لماذا يعتبر التكوين ثنائي القطب مهمًا؟

تم تصميم قاطع التيار المستمر ثنائي القطب لتبديل أو فصل موصلين من خلال آلية مرتبطة. في دائرة تيار مستمر مناسبة، يمكن أن يدعم هذا العزل المنسق للموصلات الإيجابية والسلبية. يجب أن يتبع ترتيب الأسلاك الدقيق العلامات الطرفية للشركة المصنعة وتصميم الدائرة.

نقاط للتأكيد قبل الأسلاك

• التعرف على الموصلات الإيجابية والسلبية والتحقق من علامات القطبية.
• اتبع الرسم التخطيطي للمحطة وأي اتجاه محدد للخط/الحمل.
• تأكد مما إذا كان المنتج يسمح بترتيب الأسلاك المقترح لجهد التيار المستمر المقصود.
• استخدم الموصلات والتوصيلات الطرفية المناسبة لتيار الدائرة وبيئة التثبيت.
• تأكد من استيفاء متطلبات العزل والحماية عبر النظام بأكمله، وليس فقط في مكون واحد.

يعد تكوين القطب الصحيح مهمًا بشكل خاص عندما يتطلب تصميم الدائرة فصل كلا الموصلين. لا يحدد البناء ثنائي القطب للجهاز وحده طريقة توصيل الأسلاك الصحيحة؛ يجب أيضًا مراعاة القطبية وتأريض النظام وتعليمات الشركة المصنعة.

4. تفاصيل التصميم والتركيب

تؤثر الميزات الميكانيكية على كيفية تركيب قاطع الدائرة الكهربائية وفحصه وصيانته داخل حاوية التوزيع. تصف معلومات المنتج المرفقة مؤشر الحالة الأمامي، ورافعة التبديل اليدوية، وغطاء مثبطات اللهب، ومكونات موصلة من النحاس، وهيكل تركيب سكة DIN.

إشارة الحالة المرئية

يمكن أن يساعد المؤشر الأمامي موظفي الصيانة في التحقق من حالة التشغيل المعروضة للجهاز دون تفكيك العلبة. يجب تفسير المؤشر وفقًا لتعليمات الشركة المصنعة ويجب ألا يحل محل الاختبار الكهربائي عند التأكد من إلغاء تنشيط الدائرة.

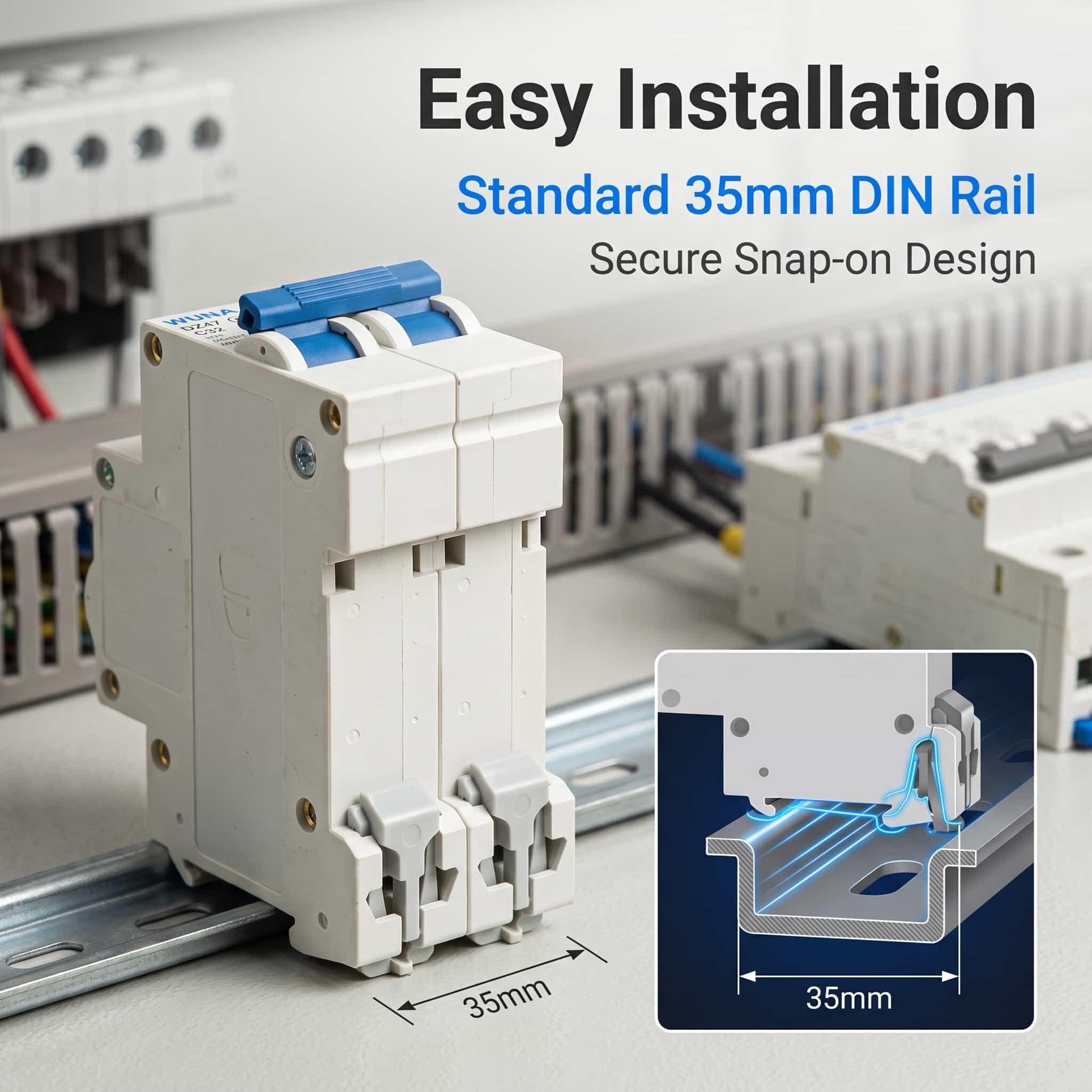

تركيب السكك الحديدية DIN

يدعم تثبيت السكك التجميع المنظم داخل لوحات التوزيع وصناديق التجميع المتوافقة. قبل التثبيت، تحقق من توافق السكة، وخلوص الغلاف، والوصول إلى المحطة، وتوجيه الموصل، وعزم الدوران المطلوب. يجب الحفاظ على مسافات كافية وتهوية كافية وفقًا لتعليمات المعدات والمعايير الكهربائية المعمول بها.

السكن والمكونات الموصلة

تحدد صفحة المنتج البلاستيك الهندسي المقاوم للهب للمكونات الموصلة والنحاسية لنقل التيار. تعتبر أوصاف المواد تفاصيل اختيار مفيدة، ولكن التثبيت النهائي لا يزال يعتمد على الحجم الصحيح للموصل، والاتصالات الآمنة، والملاءمة البيئية، والامتثال لتصميم حماية النظام.

5. تطبيقات التيار المستمر النموذجية

تُستخدم قواطع الدائرة المصغرة DC في مجموعة من ترتيبات توزيع التيار المباشر ذات الجهد المنخفض. يجب أن يكون الجهاز المحدد مطابقًا للخصائص الكهربائية لكل دائرة ولا ينبغي اختياره على اسم التطبيق وحده.

التوزيع الكهروضوئي

في التركيبات الكهروضوئية المناسبة، يمكن استخدام قواطع التيار المستمر في معدات التوزيع أو صناديق التجميع حيث يقع الجهد والتيار ومستوى الخطأ وترتيب الأسلاك ضمن تقييمات الجهاز. يجب على المصممين مراعاة الخصائص الكهربائية للمصفوفة الكهروضوئية وأي متطلبات قابلة للتطبيق للعزل وحماية التيار الزائد.

معدات تخزين الطاقة

قد تشتمل أنظمة تخزين الطاقة على دوائر البطارية، وأقسام توزيع التيار المستمر، والوصلات إلى معدات تحويل الطاقة. يمكن أن تحتوي هذه الدوائر على تيارات خطأ محتملة وظروف تشغيل مختلفة. يجب أن يتم تطبيق القاطع فقط عندما تكون تقييمات التيار المستمر وخصائص الحماية الخاصة به مناسبة للدائرة المحددة.

أنظمة توزيع التيار المستمر الأخرى

تستخدم بعض دوائر التحكم والتوزيع ذات الجهد المنخفض أيضًا قواطع دوائر مصغرة. قبل التثبيت، قم بتقييم الجهد الاسمي والحد الأقصى، وتيار الحمل العادي، وسعة الموصل، وتيار العطل، والظروف المحيطة، والتنسيق المطلوب مع أجهزة الحماية الأولية أو النهائية.

6. قائمة مرجعية للاختيار العملي

استخدم عمليات الفحص التالية لتنظيم المناقشات الفنية مع المورد أو فريق التصميم الكهربائي قبل التأكد من استخدام الجهاز للمشروع.

1. تحديد جهد النظام:سجل جهد التيار المستمر الاسمي والحد الأقصى، بما في ذلك ظروف التشغيل ذات الصلة.
2. حساب تيار الدائرة:خذ في الاعتبار الحمل المستمر، وظروف التشغيل المتوقعة، وتقييمات الموصلات، وأي متطلبات قابلة للتطبيق لتخفيض القدرة.
3. التحقق من شروط الخطأ:حدد تيار الدائرة القصيرة المحتمل وتحقق من قدرة كسر التيار المستمر المطبقة على القاطع.
4. تأكيد ترتيب القطب:قم بمراجعة طريقة التأريض وتكوين الموصل والقطبية ومتطلبات العزل.
5. مراجعة بيئة التثبيت:تحقق من مساحة العلبة، وتوافق السكك الحديدية DIN، ودرجة الحرارة المحيطة، والتهوية، وإمكانية الوصول إلى المحطة.
6. التحقق من الوثائق الفنية:اطلب ورقة البيانات المعمول بها ومخطط الأسلاك ومعلومات الشهادة وتعليمات التثبيت.
7. تنسيق مخطط الحماية:تأكد من التوافق مع الكابلات والمعدات المتصلة وأجهزة الحماية الأخرى في النظام.

تعتبر عملية الاختيار الكاملة الكسارة جزءًا من النظام الكهربائي الأوسع. إذا كان أي تصنيف أو تفاصيل الأسلاك غير واضحة، فاحصل على تأكيد كتابي من الشركة المصنعة أو مهندس كهربائي مؤهل قبل التثبيت.
