ما هي فوائد السلامة والأداء التي توفرها مصهر التيار العالي IEC 60269 415V لأنظمة توزيع الطاقة الصناعية؟

1. التصميم الأساسي والتعريف القياسي لمنتجات الصمامات ذات التيار العالي IEC 60269

تشكل المواصفة القياسية IEC 60269 الإطار القياسي العالمي الموحد لصمامات الجهد المنخفض ذات قدرة الانكسار العالية، حيث تحدد القواعد الصارمة للجهد المقنن، والقدرة الاستيعابية الحالية، وخصائص التيار الزمني، والهيكل الميكانيكي ومعايير اختبار السلامة. بالنسبة لشبكات التوزيع الصناعية ثلاثية الطور بقدرة 415 فولت، يجب أن تلبي وصلات الصمامات ذات التيار العالي كلاً من متطلبات الانقطاع الزائد البطيء والانقطاع الفوري للدائرة القصيرة لحماية معدات الطاقة النهائية باهظة الثمن.

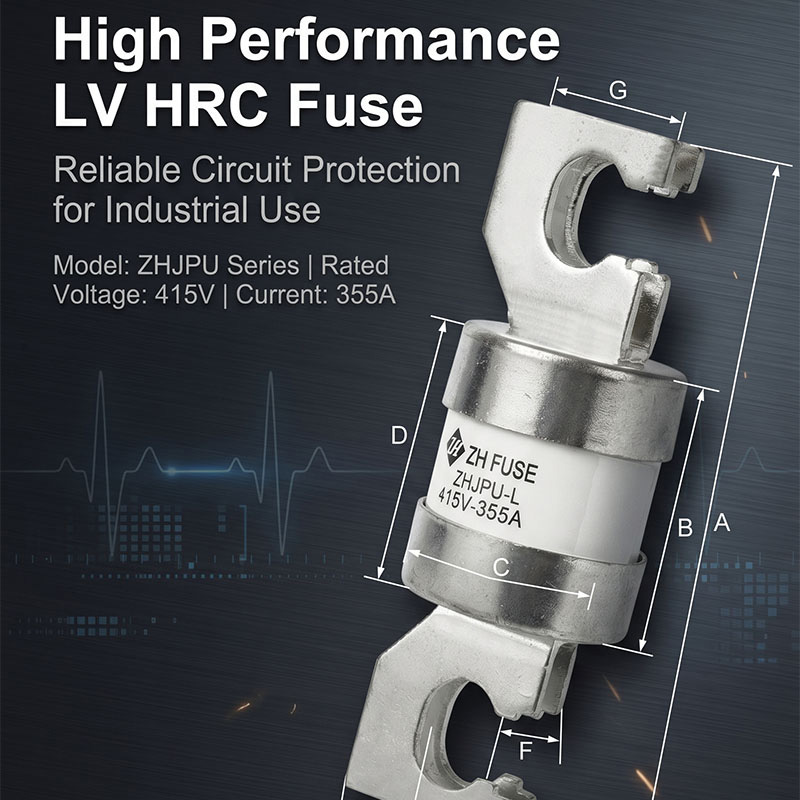

تواجه الصمامات التقليدية ذات الغلاف البلاستيكي عيوبًا واضحة في البيئات الصناعية ذات التيار العالي، بما في ذلك المقاومة غير الكافية للحرارة، وأطراف الاتصال الفضفاضة وقدرة الكسر المحدودة. يعمل الهيكل الخزفي المثبت بمسامير الذي يعتمده هذا المنتج على حل نقاط الألم هذه من خلال غلاف مدمج مقاوم لدرجات الحرارة العالية وأطراف توصيل نحاسية مطلية بالفضة. كمكون حماية موحد مصمم للدوائر الصناعية الثقيلة ذات الجهد المنخفض،IEC 60269 415V فيوز التيار العالييوحد التسامح الأبعاد ومؤشرات الأداء الكهربائي لتحقيق قابلية التبادل بين المشاريع للتكامل الهندسي.

1.1 وحدتان أساسيتان للتصميم الوظيفي

• وحدة الإسكان العازلة من السيراميك: تعمل مادة سيراميك الألومينا العالية على منع تمدد القوس أثناء انقطاع العطل، مع ثبات حراري ممتاز لتجنب تشوه القشرة تحت الحمل الحالي المقدر على المدى الطويل.
• وحدة طرفية موصلة متصلة بمسامير: يقلل الطلاء الفضي من مقاومة التلامس بين وصلة المصهر وقضيب التوصيل، ويتحكم في ارتفاع درجة الحرارة عند نقاط الاتصال ضمن الحدود القياسية حتى في ظل التشغيل المستمر للتيار العالي.
• وحدة العناصر القابلة للانصهار الداخلية: تتوافق معايرة ذوبان المعدن مع المنحنى المميز لـ gG/gL، مما يحقق تنسيق حماية متدرج مع أجهزة حماية الدائرة الأولية والنهائية.

1.2 قيمة الامتثال للمعيار IEC 60269

يمكن نشر المنتجات التي تجتاز اختبار النوع IEC 60269 بشكل كامل في المشاريع الصناعية عبر الأسواق الأوروبية وجنوب شرق آسيا وأستراليا دون الحصول على شهادة سلامة متكررة. يفرض المعيار اختبارات صارمة لكسر الدائرة القصيرة والاهتزاز الميكانيكي للقضاء على المخاطر الخفية مثل تسرب القوس، وتشقق القشرة، والذوبان المبكر تحت تيار التشغيل العادي. بالنسبة لفرق المشتريات التي تتعامل مع مشاريع المعدات عبر الحدود، يعمل الامتثال القياسي الموحد على تبسيط عمليات تأهيل المكونات وقبول المشروع إلى حد كبير.

2. أكمل جدول معلمات المواصفات الفنية القياسية

يعتمد التصميم والمشتريات الكهربائية على معلمات موحدة واضحة لإكمال مطابقة الدوائر واختيار النموذج. تغطي هذه السلسلة النطاقات الحالية المقدرة من 200 أمبير إلى 400 أمبير تحت جهد تشغيل تيار متردد 415 فولت، مع مؤشرات ميكانيكية وكهربائية موحدة لتقليل عبء العمل لمقارنة المعلمات المتكررة أثناء تصميم المشروع. يفرز الجدول أدناه جميع المواصفات الثابتة الأساسية المطبقة على خط طراز ZHJPU-L.

2.1 منطق اختيار النموذج لأحمال الدوائر المختلفة

• فروع التوزيع الصناعية الخفيفة (200 أمبير ~ 280 أمبير): مناسبة للمعدات المساعدة للمصانع الصغيرة وخزائن توزيع الإضاءة ولوحات التحكم منخفضة الطاقة مع حمل موحد ثابت.
• دوائر التحكم في المحركات المتوسطة (300 أمبير ~ 360 أمبير): تتوافق مع المحركات ثلاثية الطور متوسطة الحجم وأنظمة تشغيل الناقل وحلقات الحماية الثانوية للمحول الفردي.
• الدوائر الرئيسية الواردة الثقيلة (380 أمبير ~ 400 أمبير): يتم تطبيقها على حماية قضيب التوصيل الرئيسي لمراكز توزيع الطاقة الكبيرة ومحطات إخراج المولدات وحلقات إمداد الطاقة الرئيسية للآلات الثقيلة.

2.2 مزايا التصميم المشترك الموحد عبر جميع الدرجات الحالية

تحتفظ كل المواصفات الحالية في خط الإنتاج هذا بهيكل غلاف سيراميكي متطابق وتصميم طرفي الترباس. يتيح هذا التصميم المتسق لموظفي الصيانة استخدام نفس أدوات التثبيت ومعايير إدارة قطع الغيار، مع تجنب إعداد التركيبات الخاصة للدرجات الحالية المختلفة. يضمن سمك الطرف الموحد المطلي بالفضة أداءً ثابتًا لمقاومة التلامس عبر مجموعة المنتجات الكاملة، مما يمنع الانحراف في ارتفاع درجة الحرارة الناتج عن أبعاد الطرف غير المتناسقة أثناء تشغيل الخزانة المتوازية على المدى الطويل.

3. مزايا المواد الطرفية المطلية بالفضة والإسكان الخزفي

يحدد اختيار المواد بشكل مباشر عمر الخدمة الطويل والسلامة التشغيلية للصمامات عالية التيار في البيئات الصناعية القاسية. تستخدم الصمامات ذات الغلاف البلاستيكي منخفض التكلفة مواد بوليمر عضوية تلين وتشوه تحت درجة حرارة عالية مستمرة، بينما تتأكسد أطراف النحاس العارية بسرعة في ورش العمل الرطبة أو المتربة، مما يزيد من مقاومة التلامس ويسبب أخطاء سخونة غير طبيعية.

يعمل نظام المواد المزدوج للقشرة الخزفية والأطراف النحاسية المطلية بالفضة على حل نقاط الضعف في المتانة هذه في وقت واحد. السيراميك الصناعي عالي النقاء يتحمل درجات الحرارة العالية المستمرة دون تشوه، كما تعمل طبقة الطلاء الفضي على أطراف النحاس على عزل أكسدة الهواء للحفاظ على أداء موصل ثابت لسنوات. بالنسبة لأنظمة الطاقة الصناعية التي تعمل على مدار 24 ساعة يوميًا، فإن تكوين المواد هذا يقلل بشكل كبير من تكرار دورات فحص المكونات واستبدالها بشكل منتظم.IEC 60269 415V فيوز التيار العالييعتمد حل المواد المركبة الناضج هذا للتكيف مع بيئات المصانع ذات الغبار العالي والرطوبة العالية والتقلبات المتكررة في درجات الحرارة.

• غلاف من السيراميك: أداء عالي في منع القوس الكهربائي، يمنع تناثر القوس للخارج أثناء انقطاع الدائرة القصيرة لتجنب مخاطر الحريق داخل خزانات المفاتيح الكهربائية.
• أطراف نحاسية مطلية بالفضة: مقاومة اتصال منخفضة، ارتفاع طفيف في درجة الحرارة تحت الحمل الكامل، مضاد للأكسدة ومضاد للتآكل لورش العمل الساحلية أو المصانع الكيميائية.
• الحشو الداخلي لوسط تبريد القوس: يمتص طاقة القوس على الفور أثناء القطع الخاطئ، مما يدعم قدرة القطع العالية دون تمزق أو تجزئة الغلاف.

3.1 أداء الاستقرار الحراري في التشغيل المستمر

في ظل التشغيل المستمر الحالي المقدر بالكامل لآلاف الساعات، يحافظ الغلاف الخزفي على ثبات الأبعاد دون توسع أو تشقق. تتبدد الحرارة الداخلية الناتجة عن العنصر القابل للانصهار بالتساوي عبر الجدار الخزفي، مما يؤدي إلى تجنب النقاط الساخنة المحلية التي تظهر على أغلفة الصمامات البلاستيكية. حتى في خزانات المفاتيح الكهربائية المغلقة ذات التهوية الطبيعية السيئة، يظل ارتفاع درجة الحرارة الإجمالي لوصلة المصهر ضمن الحدود المسموح بها وفقًا لمعايير IEC 60269، مما يلغي خطر تقادم عزل قضبان التوصيل المجاورة الناتج عن تراكم الحرارة المحلية المفرط.

4. خصائص الحماية gG/gL وأداء انقطاع الخطأ

يمثل gG وgL خصائص الحماية الشاملة الشاملة المحددة في المواصفة IEC 60269، والتي تغطي نوعين رئيسيين من الأعطال التي تهدد دوائر الطاقة الصناعية: الحمل الزائد المعتدل طويل الأمد ودائرة القصر الشديدة اللحظية. العديد من الصمامات الصناعية منخفضة الجودة تدعم فقط الحماية من النوع الواحد، إما أنها تذوب بسهولة شديدة تحت تيار زيادة بدء تشغيل المحرك أو تفشل في قطع تيار الدائرة القصيرة الكبيرة بسرعة كافية.

4.1 منطق حماية الضربة البطيئة الزائد (خاصية gL)

عندما تواجه الدوائر تيار حمل زائد خفيف يتراوح بين 1.3 مرة و5 مرات تيار العمل المقدر، فإن العنصر القابل للانصهار يذوب تدريجيًا مع تأخير العمل. يؤدي هذا التأخير إلى تجنب نفخ الصمامات الكاذبة أثناء بدء التشغيل العادي للمحرك، وشحن المكثف، وارتفاع التيار العابر للمعدات، مع الاستمرار في قطع الطاقة إذا استمر الحمل الزائد لفترة محددة لمنع تقادم عزل الكابل والتلف الناتج عن ارتفاع درجة حرارة المعدات.

4.2 منطق الحماية الفورية من كسر الدائرة القصيرة (خاصية gG)

بمجرد حدوث تيار دائرة قصر شديد نتيجة قصر الكابل أو الانهيار الداخلي للمعدات أو اصطدام قضيب التوصيل، يتبخر الذوبان الداخلي على الفور لتكوين دائرة مفتوحة خلال ميكروثانية. يعمل الغلاف الخزفي وحشو تبريد القوس على منع الأقواس الكهربائية بشكل فعال، مما يؤدي إلى عزل قسم العطل بأمان دون حدوث ضرر وميض قوسي لمكونات مجموعة المفاتيح الكهربائية المحيطة. تضمن قدرة الكسر العالية أن يتمكن المصهر من إطفاء تيار العطل الشديد دون حدوث تمزق هيكلي أو تناثر المواد الموصلة.

4.3 التنسيق الانتقائي مع أجهزة الحماية الأولية والنهائية

• يطابق قواطع الدائرة المصغرة وقواطع الدائرة المقولبة والموصلات الموجودة في المعدات النهائية لتشكيل تنسيق حماية متدرج.
• يضمن تصميم منحنى الوقت الحالي ذوبان فتيل فرع العطل فقط أثناء أعطال الدائرة الجزئية، مما يؤدي إلى تجنب انقطاع التيار الكهربائي للنظام بالكامل لخزانة التوزيع بأكملها.
• متوافق مع متطلبات تنسيق الحماية الأولية للمحولات والمولدات لأنظمة إمداد الطاقة الصناعية المتوسطة والكبيرة.

5. سيناريوهات مطابقة التطبيقات الصناعية العالمية

يغطي توزيع الطاقة القياسي ثلاثي الطور 415 فولت جميع صناعات المصانع والطاقة والآلات الثقيلة تقريبًا على مستوى العالم، ويتكيف الصمام المثبت عالي التيار مع كل وصلة حماية أساسية للطاقة داخل هذه الأنظمة. تستفيد فرق المشتريات التي تدير محافظ مشاريع متعددة الصناعات من نموذج مكون واحد يلبي متطلبات حماية المعدات المتعددة، ويوحد مخزون قطع الغيار ومعايير التدريب على الصيانة عبر مواقع المشاريع المختلفة.

• لوحات توزيع الطاقة الصناعية والمفاتيح الكهربائية الرئيسية: تستخدم كحماية أولية من التيار الزائد لقضبان التوصيل الواردة للخزانة، وعزل أخطاء الدائرة القصيرة لحماية هيكل أسلاك الخزانة بالكامل.
• مراكز التحكم في المحركات: حماية محركات القيادة ثلاثية الطور للناقلات والكسارات والمضخات والمراوح من احتراق الملفات الناتج عن الحمل الزائد للدوار المقفل أو ماس كهربائى طرفي.
• الدوائر المساعدة للمولدات والمحولات: يتم تركيبها عند أطراف الخرج لمجموعات المولدات وجوانب الجهد المنخفض لمحولات التوزيع لمنع تيار العطل من الانتشار إلى معدات الطاقة الأولية.
• الآلات الثقيلة ومعدات البناء: يتم تطبيقها على حلقات إدخال الطاقة الرئيسية للرافعات الكبيرة ومعدات الخلط وآلات نقل التعدين التي تعمل تحت أحمال ثقيلة متغيرة.
• المفاتيح الكهربائية للحماية الكيميائية والبيئية: هيكل عازل من السيراميك يقاوم الغازات المسببة للتآكل وتآكل الرطوبة داخل غرف التحكم في المصانع الكيميائية وخزائن معدات معالجة مياه الصرف الصحي.

6. إرشادات التثبيت وقواعد صيانة التشغيل اليومية

يؤدي التثبيت الصحيح والصيانة الروتينية إلى تمديد دورة خدمة وصلات الصمامات بشكل مباشر وتجنب مخاطر السلامة المخفية الناجمة عن التجميع غير المناسب أو الفحص المهمل. تتبع جميع قواعد التشغيل مواصفات التشغيل المساعدة IEC 60269، وهي مناسبة لموظفي الصيانة الكهربائية في الموقع للتنفيذ دون تدريب احترافي معقد.

6.1 مواصفات التثبيت القياسية

• قم بتنظيف جميع الأسطح الملامسة لقضيب التوصيل قبل التثبيت لإزالة طبقات الأكسيد وجزيئات الغبار التي تزيد من مقاومة التلامس.
• قم بربط مسامير التثبيت باستخدام مفاتيح عزم الدوران المعايرة لتجنب الأطراف السائبة التي تولد نقاط ساخنة مفرطة.
• احتفظ بمساحة التثبيت الرأسية والأفقية حول كل وصلة مصهر لضمان تبديد الحرارة بالحمل الحراري الطبيعي للهواء دون حجبها بواسطة أسلاك الخزانة.
• قم بمحاذاة الأسطح الطرفية المطلية بالفضة تمامًا مع مستويات قضبان التوصيل النحاسية لتجنب ملامسة النقاط ومخاطر السخونة الزائدة المحلية.

6.2 معايير الفحص والصيانة المنتظمة

أثناء عمليات التفتيش ربع السنوية للكابينة الكهربائية، يجب على موظفي الصيانة التحقق بصريًا من تغير اللون عند أطراف المصهر (علامة على ارتفاع غير طبيعي في درجة الحرارة). يجب استبدال أي رابط منصهر يُظهر تغيرًا في لون الغلاف أو أكسدة طرفية أو تشوهًا طفيفًا على الفور حتى بدون ذوبان الخلل. بعد انقطاع خطأ الدائرة القصيرة، يحتاج رابط المصهر بالكامل إلى استبدال كامل بدلاً من الإصلاح الجزئي، حيث تفقد حشوة الذوبان الداخلي وتبريد القوس أداء الحماية الأصلي بمجرد تنشيطها.

تتطلب إدارة التخزين وضع وصلات الصمامات الاحتياطية في بيئات مستودعات جافة وخالية من الغبار لمنع أكسدة الأطراف المطلية بالفضة قبل التثبيت. يجب أن تكتمل مكونات المخزون طويل الأجل فحص المظهر البصري قبل تسليمها إلى مواقع البناء لتصفية المنتجات التي بها خدوش على السطح أو عيوب في القشرة الخزفية.
